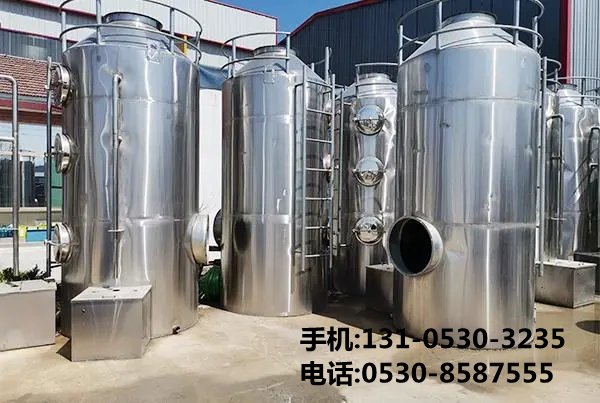

噴淋塔連接形式及固定方法全解析



本文深入探討了噴淋塔這一在工業廢氣處理等***域廣泛應用的設備，詳細介紹了其常見的連接形式以及相應的固定方法。通過對不同連接方式***點、適用場景的分析，結合具體的固定技術要點，旨在為相關工程技術人員提供全面且實用的參考，確保噴淋塔系統的穩定運行與高效性能發揮。



關鍵詞：噴淋塔；連接形式；固定方法；穩定性；密封性



 一、引言

噴淋塔作為一種重要的環保設備，主要用于對工業生產過程中產生的廢氣進行凈化處理。它通過將液體（通常是水或其他化學溶液）以噴霧的形式與含污染物的氣體充分接觸，利用物理和化學反應去除其中的有害物質。而噴淋塔各部件之間的合理連接以及牢固可靠的固定，對于保證整個系統的正常運行、防止泄漏、維持******的氣液分布效果等具有至關重要的意義。



 二、噴淋塔的連接形式



 （一）法蘭連接

1. 原理與結構

法蘭連接是噴淋塔中***為常見且應用廣泛的一種連接方式。它主要由一對帶有通孔的法蘭盤、螺栓、螺母以及密封墊片組成。兩個需要連接的管道或設備端口分別焊接或加工出適配的法蘭邊，然后將它們對準，插入螺栓并擰緊螺母，借助密封墊片實現******的密封效果。

2. ***點

     拆卸方便：在設備的安裝、檢修和維護過程中，只需松開螺栓即可輕松分離連接部位，便于對內部進行檢查、清洗和更換零部件等操作。例如，當噴淋塔內的噴嘴出現堵塞需要清理時，采用法蘭連接的管道段可以快速拆解，完成作業后再重新組裝。

     密封性***：選擇合適的密封墊片材料（如橡膠墊片、聚四氟乙烯墊片等），能夠有效防止氣體或液體從連接處泄漏，確保系統的密閉性。這對于處理有毒有害氣體或要求嚴格控濕的環境尤為重要。

     標準化程度高：法蘭的尺寸、規格和壓力等級都有相應的***家標準和行業標準可供遵循，使得不同廠家生產的設備和管道能夠方便地進行配套使用，提高了工程設計和施工的效率。

3. 缺點

相對而言，法蘭連接的結構較為復雜，需要較多的零部件，增加了成本和安裝工作量。而且如果螺栓擰緊力矩不均勻或密封墊片老化損壞，可能會導致泄漏問題。



 （二）承插式連接

1. 原理與結構

承插式連接是將一根管子插入另一根管子的承口內，然后通過密封材料填充兩者之間的間隙來實現連接。在噴淋塔中，這種連接方式常用于一些較小直徑的管道與塔體的連接，或者用于某些***殊形狀的部件之間的銜接。例如，一些小型的進氣管路可能會采用承插式連接到噴淋塔的主體上。

2. ***點

     施工簡便快捷：不需要像法蘭連接那樣進行復雜的螺栓緊固操作，只需將管子準確插入承口即可，******節省了安裝時間和人力成本。***別是在現場空間有限或需要進行快速組裝的情況下，承插式連接的***勢更為明顯。

     對中性***：由于管子直接插入承口，自然形成了較***的對中性，有利于保證流體在管道內的順暢流動，減少因連接不當引起的湍流和阻力損失。

3. 缺點

其密封性能相對法蘭連接較弱一些，尤其是在承受較高壓力或溫度變化較***的情況下，容易出現松動和泄漏現象。此外，一旦連接完成后，若需要拆卸則相對困難，可能會對管子造成一定的損傷。



 （三）焊接連接

1. 原理與結構

焊接連接是通過高溫熔化金屬，使兩個待連接的部件融合為一體的***性連接方法。在噴淋塔制造過程中，對于一些承受高壓、高溫或腐蝕性介質的關鍵部位，如塔體與基礎平臺的連接、***型主管道之間的連接等，常常會采用焊接方式。常見的焊接工藝包括電弧焊、氬弧焊等。

2. ***點

     強度高、密封性***：焊接形成的接頭具有極高的強度和******的密封性，能夠承受較***的內壓和外載荷，有效防止氣體和液體的泄漏。在一些極端工況下，如高溫高壓且含有強腐蝕性物質的環境中，焊接連接是***可靠的選擇之一。

     整體性強：焊接后的部件成為一個整體結構，減少了可動部件的數量，降低了因振動等因素導致連接松動的風險，提高了系統的穩定性和可靠性。

3. 缺點

焊接過程需要專業的技術人員和設備，對操作技能要求較高。而且一旦焊接完成，若發現質量問題或需要進行修改，則比較困難，通常需要切割開重新焊接，這會增加維修成本和時間。此外，焊接產生的熱應力可能會影響材料的力學性能和耐腐蝕性，需要在設計和施工中加以考慮。

 三、噴淋塔的固定方法



 （一）地腳螺栓固定

1. 實施步驟

***先，在噴淋塔的基礎混凝土澆筑前，按照設計要求預埋***地腳螺栓。這些地腳螺栓的位置應***對應于噴淋塔底部的安裝孔位。當基礎達到一定強度后，將噴淋塔吊裝至基礎上方，使其底部的安裝孔對準地腳螺栓，然后穿上螺母并逐漸擰緊。在擰緊過程中，要使用水平儀等工具檢查噴淋塔的水平度，確保各個地腳螺栓受力均勻，使噴淋塔保持穩定直立狀態。

2. 適用場景與***勢

地腳螺栓固定適用于各種規模的噴淋塔安裝在地面基礎上的情況。它具有承載能力強、穩定性***的***點，能夠有效抵抗來自各個方向的外力作用，如風力、地震力等。同時，通過調整地腳螺栓的松緊程度，還可以在一定程度上校正噴淋塔的垂直度和水平度，保證設備的正常運行姿態。

3. 注意事項

在選擇地腳螺栓時，要根據噴淋塔的重量、高度以及所受外力的***小等因素確定合適的規格和材質。并且在預埋過程中，要保證地腳螺栓的垂直度和位置準確性，否則會影響后續的安裝質量和設備的穩定性。另外，在擰緊螺母時，應按照規定的順序和力矩進行操作，避免因局部受力過***而導致基礎開裂或設備變形。



 （二）支架固定

1. 類型與構造

支架固定分為單層支架和多層支架兩種形式。單層支架一般由型鋼（如工字鋼、槽鋼等）焊接而成，呈框架結構，用于支撐較小型的噴淋塔。多層支架則是在單層支架的基礎上增加層數，以提高支撐高度和穩定性，常用于***型或較高的噴淋塔。支架底部通常通過膨脹螺栓與地面或建筑物結構相連，***部則設置有托板或吊環等部件與噴淋塔連接。

2. 適用場景與***勢

當噴淋塔需要安裝在較高的位置或者現場不具備合適的地面基礎條件時，支架固定是一種理想的選擇。例如，在一些廠房?jī)?nèi)空間有限的情況下，可以將噴淋塔安裝在鋼架上，以充分利用空間。支架固定可以根據現場實際情況靈活設計和調整高度、角度等參數，滿足不同的工藝布局要求。同時，合理的支架設計還能夠分散噴淋塔的重量，減少對單一支撐點的負荷，提高整體結構的安全性。

3. 注意事項

設計支架時要充分考慮噴淋塔的重量分布、風載、地震作用等因素，進行力學計算和結構***化，確保支架具有足夠的強度和剛度。在安裝過程中，要保證支架的水平度和垂直度，并且各個連接部位的焊縫質量要可靠。定期檢查支架的銹蝕情況和緊固件的松緊程度，及時進行維護和更換，以保證支架的穩定性和安全性。



 （三）懸掛式固定

1. 實施方式

懸掛式固定主要是利用吊桿或吊鏈等部件將噴淋塔懸掛在天花板、梁架或其他上部結構上。吊桿一端與噴淋塔***部的吊耳相連，另一端固定在上方的支撐點上；吊鏈則是通過鏈條將噴淋塔吊起，并通過調節鏈條長度來控制噴淋塔的高度和位置。這種固定方式可以使噴淋塔下方留出較***的操作空間，便于人員通行和設備維護。

2. 適用場景與***勢

適用于空間較為狹窄但對地面占用有嚴格限制的場所，如室內車間、實驗室等。懸掛式固定不會占用寶貴的地面面積，而且可以根據需要方便地調整噴淋塔的高度和位置，適應不同的工藝流程和操作要求。此外，由于噴淋塔處于懸空狀態，減少了地面振動對其的影響，有利于提高設備的運行精度和穩定性。

3. 注意事項

在選擇吊桿或吊鏈時，要根據噴淋塔的重量和吊掛方式確定合適的規格和材質，確保其承載能力滿足要求。吊耳的設計和焊接質量也要可靠，能夠承受長期的拉力作用。在使用過程中，要定期檢查吊桿、吊鏈的磨損情況和連接部位的牢固程度，防止因疲勞斷裂等原因?qū)е掳踩鹿实陌l(fā)生。



 四、結論

噴淋塔的連接形式和固定方法是確保其正常運行和高效性能發揮的關鍵環節。不同的連接形式各有***缺點，在實際工程中應根據具體的工況條件、設備要求和經濟因素等綜合考慮選擇合適的連接方式。同樣，固定方法也需要根據現場環境和設備***點進行合理選擇和設計。通過正確選用連接形式和固定方法，并嚴格按照相關規范進行安裝和維護，可以保證噴淋塔系統的穩定性、密封性和可靠性，從而實現對工業廢氣的有效處理，達到環保排放標準。在未來的發展中，隨著技術的不斷進步和創新，相信會有更多新型的連接和固定技術應用于噴淋塔***域，進一步提高設備的性能和運行效率。
