噴淋塔焊接技術及加工性能詳解







在工業生產與環保治理***域，噴淋塔作為關鍵設備之一，其制造質量直接關系到系統的運行效率與安全性。而焊接作為連接各部件的核心工藝，更是決定了噴淋塔的結構強度、密封性和耐腐蝕性等重要性能指標。本文將深入探討噴淋塔的焊接技術及其加工性能，為相關從業人員提供全面的技術參考。



 一、噴淋塔的結構***點與材料選擇

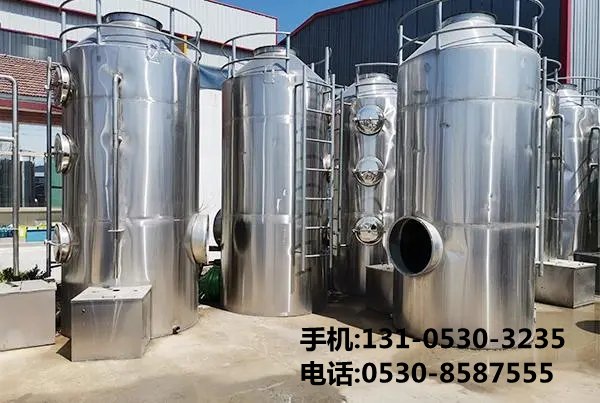

噴淋塔通常由塔體、分布器、填料層、除霧裝置及支撐結構等部分組成，主要用于氣體凈化、冷卻或吸收有害成分。由于長期接觸腐蝕性介質（如酸性/堿性溶液）、高溫蒸汽及機械應力，對其材質提出了嚴苛要求：

1. 常用材料包括304/316L不銹鋼、Q345低合金鋼及玻璃鋼復合材料；

2. ***殊工況下可能采用雙相不銹鋼（如2205）或鈦合金以滿足極端腐蝕環境需求；

3. 材料厚度根據設計壓力、溫度梯度動態調整，一般在δ=3~12mm范圍內。



不同材料的熱物理***性差異顯著影響焊接參數設定，例如不銹鋼的高熱導率易導致晶間腐蝕傾向，而碳鋼則需防范冷裂紋的產生。



 二、核心焊接技術解析



 （一）主流焊接方法對比

 方法        適用場景                           ***勢                           局限性



 MIG/MAG焊   薄板拼接、環縫連續作業             效率高、變形可控               飛濺較***需***化保護氣體配比

 TIG焊       精密部件、異種金屬過渡接頭         焊縫成形美觀、穿透穩定         生產率較低

 埋弧自動焊  厚壁筒節縱向焊縫                  熔深***、機械化程度高           需專用變位機架支持

 激光復合焊  高精度要求的法蘭連接面            熱影響區極小、精度達±0.1mm     設備投資成本高昂



實際生產中常采用組合工藝：如先用TIG打底保證根部質量，再以MIG填充蓋面，兼顧效率與品質。對于異徑管對接等復雜節點，建議實施多道次分段退焊法，每層間溫度控制在150℃以下以防止層間未熔合缺陷。



 （二）關鍵工藝控制要點

1. 坡口制備規范：V型或X型坡口角度保持60°±5°，鈍邊尺寸控制在1~2mm，確保熔合比合理；

2. 預熱與后熱制度：當板厚超過8mm時，應進行100~150℃預熱，焊后立即實施300℃×2h去應力退火；

3. 層間溫度監控：使用紅外測溫儀實時監測，維持在120~180℃區間可有效降低氫致裂紋風險；

4. 變形防控體系：采用反變形工裝+剛性固定法，配合對稱施焊順序，可將角變形量控制在≤3mm/m范圍內。



某化工項目實例顯示，通過引入數字化脈沖焊接電源，配合機器人路徑規劃系統，使塔體垂直度偏差從傳統的8mm縮減至2mm以內，顯著提升了安裝精度。

 三、加工性能影響因素分析



 （一）材料可焊性評估

依據GB/T 4708標準進行碳當量計算（CEV≤0.45%為******），結合夏比V型缺口沖擊試驗（-20℃下沖擊功≥27J），可系統評定母材的低溫韌性儲備。對于超低碳不銹鋼（C≤0.03%），采用ER308L焊絲配合小線能量輸入（≤1.2kJ/cm），能有效抑制敏化態析出相的形成。



 （二）接頭力學性能***化

通過有限元模擬發現，在角接接頭處增設加強肋可使應力集中系數下降40%。實驗數據顯示，經正火處理后的焊縫金屬抗拉強度可達母材的95%以上，彎曲角度達到180°無開裂。定期開展金相分析，確保鐵素體含量控制在合理區間（奧氏體不銹鋼焊縫中α相≤15%）。



 （三）耐腐蝕強化措施

針對氯離子環境，推薦采用含鈮穩定化的316L模鑄焊條，配合雙層堆焊工藝（底層過渡層+表面耐蝕層）。鹽霧試驗表明，該方案可使點蝕電位提高至+800mV以上，較常規工藝延長使用壽命3倍以上。



 四、典型質量問題解決方案



 缺陷類型        產生原因                      解決對策                           預防措施



 氣孔集群        保護不***/濕度超標             增***氬氣流量至15L/min              焊前烘干焊材庫

 未熔合          熱輸入不足                    調整擺寬比至1:3                    實施超聲波探傷預檢

 咬邊            電流過***                      降低焊接速度20%                    加裝跟蹤傳感器自動糾偏

 層間夾渣        清渣不徹底                    每層焊接后用不銹鋼刷清理坡口      采用自動除渣裝置



某石化企業改造項目中，通過建立焊接數據庫管理系統，將歷史缺陷數據與實時監測參數關聯分析，使一次合格率從82%提升至98.5%，***幅減少了返修成本。



 五、未來發展趨勢展望



隨著智能制造技術的滲透，噴淋塔焊接正朝著三個方向演進：一是數字化孿生技術的應用，實現虛擬試制與實體生產的精準映射；二是增材制造技術的融合，復雜流道結構可直接成型；三是智能傳感系統的普及，實時反饋熔池形態、結晶過程等關鍵參數。這些創新將推動焊接質量進入微米級控制時代，為高端裝備制造注入新動能。



綜上所述，噴淋塔焊接是一項集材料科學、工藝工程與質量控制于一體的系統工程。只有深刻理解材料***性、精準把控工藝參數、持續***化檢測手段，才能制造出高性能、長壽命的環保設備。對于從業者而言，既要掌握傳統技藝精髓，更要擁抱新技術變革，方能在激烈的市場競爭中立于不敗之地。
